정상 성인에서 음성 및 말소리 범위 프로파일을 이용한 발화 기본주파수 예측^*

1. 서론

음성 범위 프로파일(voice range profile, 이하 VRP) 혹은 포네토그램(phonetogram)은 발성기능의 음도(pitch)와 크기(loudness)의 측면을 평가하기 위한 검사이며, 전체 기본주파수(fundamental frequency, 단위 Hz)에 따른 진폭(amplitude, 단위 dB)의 범위를 반음(semitone) 단위의 이차원 프로파일 혹은 플롯으로 나타낸 그림을 일컫기도 한다(KayPentax, 2009; Ma & Yiu, 2011). 정상인의 경우 VRP는 대개 최소 주파수대 근처에 최소 진폭 지점이 위치하고, 최대 주파수대 근처에 최대 진폭 지점이 위치하여 우상향으로 기울어진 타원 형태가 된다. 대부분 참고(reference)가 되는 음 자극(tone stimulus)을 듣고 대상자가 해당 음을 다양한 음량으로 산출하여 이를 플롯으로 만들어 보여주는 방식으로 이루어진다. 아울러 주파수와 진폭의 최대 범위를 보여주는 최대 수행력 과제(maximum performance task)의 형태로 이루어지는 경우가 많으며, 이를 통해 다양한 직군의 환자군을 진단하고 중재의 전후 비교에 활용되어 왔다(Sataloff, 2005). 다만 전체 음도 범위에서 최대 및 최소 음량 범위를 측정하는 전체 프로토콜을 시행하는 데에는 많은 시간이 소요되므로, 축약된 버전의 검사 프로토콜이 개발되기도 하였다(Jung, 2018). 이는 VRP의 다양한 변용을 통해 임상에서의 활용도 제고 방법을 탐색해볼 가능성을 보여준 좋은 사례라 할 수 있다.

음성 범위 프로파일의 측정에는 다양한 프로그램이 이용될 수 있으며, 대표적인 프로그램으로는 Computerized Speech Lab(Model 4150B; KayPENTAX, Lincoln Park, NJ, USA; 이하 CSL)의 하위 모듈 프로그램인 Voice Range Profile(Model 4326; KayPENTAX, Lincoln Park, NJ, USA)이 임상에서 흔히 이용된다. VRP는 CSL의 하드웨어를 통해 규격화된 환경에서 음역대의 측정을 가능하게 해주고, 물리 버튼을 통해 쉽게 입력 수준(level)을 일정하게 교정(calibration)할 수 있다. 또한 특정 음도에 해당하는 음성 입력만 받아들여 포네토그램 상에 표시해주는 음도 타겟 모드(pitch-target mode)를 적용하여 특정 목표 음도의 입력(input)만을 기록하는 가운데 음량을 증감시키며 음량 범위를 정밀하게 측정할 수 있는 장점도 있다(KayPentax, 2009). 그럼에도 불구하고 아직까지 연구마다 다소 상이한 프로토콜을 사용하여 통일된 프로토콜을 찾아보기 어렵다는 한계도 있다.

음성 범위 프로파일을 시행할 때에는 통상적으로 모음, 그중에서도 /a/가 흔히 이용된다. 그러나 몇몇 선행연구들에서는 단순히 모음을 산출하여 음도를 변화시켜 음역대를 측정하는 것이 아니라, 다양한 발화 산출 과제를 통해 실제 대화 시 다양한 억양을 가진 발화를 산출할 때 측정되는 음역대, 즉 말소리 범위 프로파일(speech range profile, 이하 SRP)을 확인하고자 하였다(D'Alatri & Marchese, 2014). 예컨대, Berg et al.(2017)은 가장 작은 목소리, 대화 시의 목소리, 교실에서 낼 정도의 목소리, 외치는 목소리의 네 가지 수준으로 말할 때의 SRP를 측정하여 살펴보았는데, 수준에 따라 남성은 111.8–130.2 Hz, 여성은 161.3–246.2 Hz의 범위로 나타나 여성의 경우 통상적으로 문헌에서 보고되던 것에 비해 6–7반음 정도가 낮은 것으로 나타났다. 또한 남성은 연령이 증가함에 따라 평균 발화기본주파수(mean speaking fundamental frequency, 이하 SFF)가 증가했으며, 현재 흡연자는 금연자나 비흡연자에 비해 최저 주파수가 더 낮았고, SFF의 범위는 사회경제적 지위(socioeconomic status)와도 비례한다고 하였다. 이러한 요인들은 발화의 음역대에 대한 연구에서 반드시 고려하여 잘 통제해야할 변인들의 좋은 예라 하겠다.

한편 Ma et al.(2007)은 90명의 환자와 35명의 대조군에서 VRP와 SRP를 통해 측정한 변수들을 이용하여 음성장애 유무를 예측할 수 있는지에 대해 연구하였다. 그 결과, VRP의 면적, 최대 강도, 최소 강도를 이용하여 96.1%의 정확도로 예측이 가능하였고, SRP의 F0 범위, 최대 강도를 이용하여 95.6%의 정확도로 예측이 가능하다고 하였다. 이는 VRP와 SRP의 다양한 측정변수들이 단순히 발화의 특성을 대표하는 것을 넘어서서 음성질환의 유무에 대한 선별도구로서의 가능성을 제시한 결과라 여겨진다. 다만 이 연구에서는 강도와 관련된 변수들이 다수 포함되었는데, 음도와 관련된 변수들에 한정하여 이와 유사한 임상적 유용성을 가진 결과를 이끌어낼 수 있다면 특히 음도에 이상을 보일 수 있는 라인케 부종(Reinke’s edema), 가성대 발성장애, 성대구증(sulcus vocalis), 기능적 실성증(functional aphonia), 변성기 발성장애(mutational falsetto) 등의 다양한 음성질환에서의 활용을 기대할 수 있다.

대화 시 발화의 음역대 특성을 가장 잘 나타낼 수 있는 대표값 중의 하나는 SFF이며, SFF는 다양한 말 산출 과제를 통해 측정할 수 있다(Ma & Lam, 2015). SFF는 다양한 방식으로 측정이 가능한데, 그중 전기성문파형검사(EGG)를 통해 측정하는 방법은 비침습적이면서도 발화 혹은 문단 읽기 등의 말 과제에서의 SFF를 잘 반영할 수 있는 방법 가운데 하나로 알려져 있다(Kim, 2010). 그러나 모든 임상 환경에서 별도의 EGG 기기를 갖출 수 있는 것은 아니며, 경우에 따라서는 EGG 신호가 진폭, 소음 등의 요인으로 인해 손상될 가능성이 있고(Herbst & Dunn, 2019), 음성장애의 중증도가 심하거나 성대 접촉(glottal contact)이 크게 손상되어 EGG 신호가 탐지되지 않아 분석이 어렵거나, 갑상선종(goiter)과 같은 경부의 종물(neck mass)로 인하여 EGG 전극(electrode)의 표면을 후두의 적절한 위치에 안정적으로 부착할 수 없어 EGG 측정 자체가 어려운 임상 사례들도 흔히 발견된다. 이러한 경우 SFF를 신뢰성 있게 측정하거나 적어도 추정할 수 있는 방법이 필요하다고 할 수 있다. 만약 정상인에서 VRP나 SRP를 통해 SFF를 추정할 수 있는 공식이 확립된다면, 이를 추후 환자군에 적용하여 실제 환자가 산출하고 있는 SFF와 추정된 바람직한 SFF의 차이를 근거로 중재의 방향을 설정하는 데 큰 도움을 얻을 수 있을 것으로 여겨진다.

따라서, 본 연구에서는 한국인 정상 성인에서 성별, 연령과 같은 인구학적 변수와 함께 VRP 및 SRP의 측정 변수들을 이용하여 문단 읽기 시 EGG를 통해 측정한 평균 SFF를 예측할 수 있는지 알아보고자 하였다. 또한 추정된 발화 기본주파수(estimated SFF, 이하 ESFF)와 실제 SFF 간 차이(differences in SFF, 이하 DSFF)에 있어 성별 차이가 있는지 알아보고자 하였다.

2. 연구방법

3. 연구 결과

3.2. 과제별 SFF의 예측 모형

SFF에 대한 VRP와 SRP의 예측 모형은 모두 유의하였으며(p<.001), 모형의 요약 결과가 표 2와 표 3에 제시되어 있다. SFF의 예측 변인은 VRP에서는 최저음도(Hz), 음도범위(Hz), 성별, 연령(adjusted R²=.931)이었으며, SRP에서는 반음 단위 음역대와 최고음도(Hz) (adjusted R²=.963)였다. 두 모형 모두에서 다중공선성은 문제시되지 않았다.

표 2. | Table 2. VRP 측정치를 이용하여 SFF를 예측하는 회귀 모형 요약 | Summary of the regression models predicting the SFF with VRP and SRP measures

Predictive factors	Adjusted R2	F change	df	β	Standardized beta	p-value
Gender	.894	710.913	1,83	57.116	.635	<.001***
MinVRP (Hz)	.918	25.461	1,82	0.447	.352	<.001***
Age	.928	12.202	1,81	−0.308	−.082	.001**
RangeVRP (Hz)	.931	4.153	1,80	0.016	.066	.045*

VRP, voice range profile; Min, minimum pitch in Hz; Range, pitch range in Hz;

^* p<.05,

^** p<.01,

^*** p<.001.

Download Excel Table

표 3. | Table 3. SRP 측정치를 이용하여 SFF를 예측하는 회귀 모형 요약 | Summary of the regression models predicting the SFF with VRP and SRP measures

Predictive factors	Adjusted R2	F change	df	β	Standardized beta	p-value
MaxSRP (Hz)	.943	1,395.508	1,83	0.728	.995	<.001***
SemiSRP	.963	44.075	1,82	−3.353	−.142	<.001***

SRP, speech range profile; Max, maximum pitch in Hz; Semi, pitch range in semitones;

^*** p<.001.

Download Excel Table

따라서 위의 모형에 따라 아래와 같은 회귀식을 이용하여 ESFF_VRP와 ESFF_SRP를 산정하였다.

$$ESF{F}_{VRP}=71.779+\left(57.116\times Gender\right)+\left(0.447\times Mi{n}_{VRP}\right)-\left(0.308\times Age\right)+\left(0.016\times Rang{e}_{VRP}\right)$$

$$ESF{F}_{SRP}=33.446+\left(0.728\times Ma{x}_{SRP}\right)-\left(3.353\times Sem{i}_{SRP}\right)$$

SFF_EGG와 VRP(Pearson’s r=.873, p<.001, 그림 1), SRP(Pearson’s r=.932, p<.001, 그림 2)를 통해 예측된 ESFF와 사이에는 공통적으로 강한 양의 상관관계가 있었다.

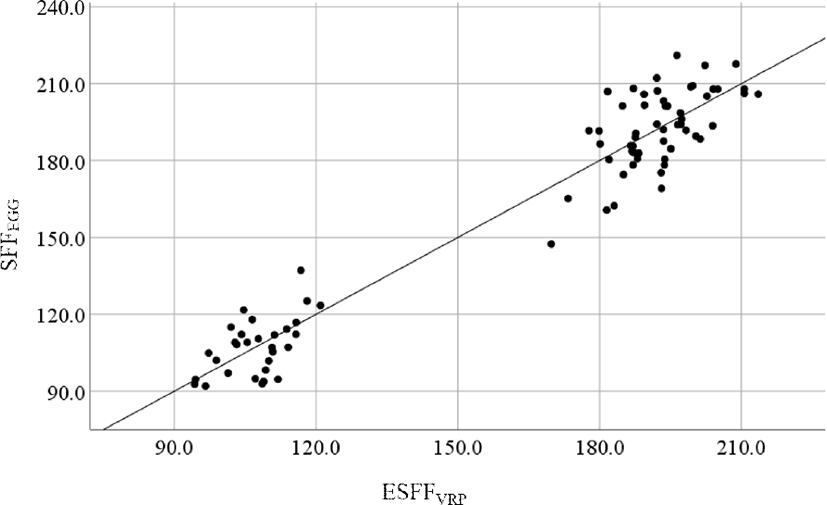

그림 1. | Figure 1. ESFF_VRP와 SFF_EGG의 산점도와 회귀 적합선 | A scatterplot and its regression line for ESFF_VRP and SFF_EGG SFF_EGG, speaking fundamental frequency measured by electroglottography; VRP, voice range profile; ESFF, estimated speaking fundamental frequency.

Download Original Figure

그림 2. | Figure 2. ESFF_SRP와 SFF_EGG의 산점도와 회귀 적합선 | A scatterplot and its regression line for ESFF_SRP and SFF_EGG SFF_EGG, speaking fundamental frequency measured by electroglottography; VRP, voice range profile; ESFF, estimated speaking fundamental frequency.

Download Original Figure

4. 논의 및 결론

본 연구에서는 한국인 정상 성인에서 VRP 및 SRP의 측정 변수들을 이용하여 문단 읽기 시 EGG를 통해 측정한 평균 SFF를 예측할 수 있는지 알아보고자 하였다. 또한 ESFF와 실제 SFF 간 차이를 나타내는 DSFF에 있어 성별 차이가 있는지 알아보고자 하였다. 연구 결과, SFF를 예졸할 수 있는 두 가지의 회귀 모형이 제시되었으며, DSFF의 성별 차이가 없음을 확인하였다.

먼저 EFF_EGG, Max_VRP, Min_VRP, Range_VRP, Max_SRP, Min_SRP, Range_SRP의 경우 남성보다 여성이 높았는데, 이는 선행연구와도 일맥상통하며 성별에 따른 음역대를 고려하면 놀랍지 않은 결과이다(Jung, 2018; Kim, 2010). 반면 Semi_VRP의 경우 남성이 여성보다 더 높은 측정치를 보였으며, Semi_SRP는 성별 집단 간 차이가 없었다. 이는 언뜻 보면 주파수(Hz)를 기준으로 살펴 본 앞의 비교 결과에 비추어 볼 때 모순된 결과인 것처럼 보일 수 있으나, 같은 반음 차이라고 하더라도 고음역대에 이르면 주파수의 차이가 커진다는 점에 의해 일부 설명될 수 있다. 즉 VRP의 매뉴얼(부록 E)을 살펴보면 각 옥타브의 레이블링은 A에서 G#까지 이루어지고 있으며, 기준점으로 볼 수 있는 A1, A2, A3, A4에 해당되는 주파수 값은 각각 55, 110, 220, 440 Hz 등이며, 이는 각 주파수에 해당되는 반음 값을 계산할 때 로그함수를 취하게 되기 때문이다. 따라서 얼핏 모순되어 보이는 이러한 결과는 사실 서로 부합하는 결과라 할 수 있다.

다른 한편으로 모음을 이용하여 검사한 음역대에 있어 남성이 여성보다 실질적인 반음단위의 범위가 더 넓다는 것은 본 연구에서 가성을 이용한 발성을 포함한 것도 영향을 끼쳤을 것으로 보인다. 또한 그럼에도 불구하고 ‘우리나라의 가을은 참으로 아름답다’ 문장 산출 시 반음 단위의 음역대는 남녀 각각 평균 7.167개와 7.127개의 반음으로 성별 간 차이가 없음을 시사하였다. 해당 문장을 좀 더 자세히 살펴보면, ‘참으로’라고 하는 부사어에서 강조를 하는 의미로 음도가 상승하고, 평서문이므로 문장 말미의 ‘아름답다’라고 하는 용언에서 음도가 하강하는 패턴을 보였으며, 이러한 패턴이 성별과 무관하게 공히 나타난 것으로 보인다. 다만 이는 본 연구의 과제가 감탄문, 명령문, 의문문 등 다른 문장 유형에서의 음역대를 살펴보지는 못했다는 한계를 드러내는 것이기도 하다.

다음으로 SFF에 대한 VRP와 SRP의 예측 모형은 각각 예측 변인이 달랐다. 구체적으로는 VRP에서는 최저음도, 음도범위, 성별, 연령이었으며, SRP에서는 반음 단위 음역대와 최고음도였다. 이중 VRP에서는 최저음도가, SRP에서는 최고음도가 예측변인이었다는 점은 흥미롭다. 이는 부분적으로는 개인에 따라 VRP에서 최저음도보다는 최고음도가 다양하게 나타날 수 있다는 것과 무관치 않아 보인다. 한편 SRP의 최고음도는 반음단위로 살펴볼 필요가 있는데, 남성에서 평균 136.127 Hz(C#3), 여성에서 250.378 Hz(B3)였으며, 남성과 여성의 SFF(각각 대략 A2와 G3)와 4개 정도의 반음 차이를 나타낸 것으로 설명이 가능하다.

이와 더불어 VRP의 측정치들을 이용하여 SFF를 예측할 때에는 음역대와 관련된 변수 이외에도 연령과 성별 정보가 중요하였던 것을 확인하였다. 구체적으로 살펴보면, 다른 요인이 통제되었을 때 ESFF는 여성이 남성에 비해 57.116 Hz 높았으며, 연령이 1세 증가함에 따라 0.308 Hz 감소하였다. 이러한 점을 고려하면, 추후 VRP를 이용한 연구에서 연령과 성별이라는 인구학적 정보를 중요하게 고려하여 통제하여야 함을 유추할 수 있다.

모형 자체의 예측력을 나타내는 adjusted R²는 VRP와 SRP에서 각각 .931과 .963으로 매우 높았으며, SFF_EGG와 VRP(Pearson’s r=.873), SRP(Pearson’s r=.932,)를 통해 예측된 ESFF와 사이에 공통적으로 강한 양의 상관관계가 있었다는 점도 이러한 점을 뒷받침한다. 구체적으로 측정치와 추정치를 살펴보면, 남성의 경우 SFF_EGG는 107.429±11.211 Hz, ESFF_VRP는 107.456±7.049 Hz, ESFF_SRP는 108.517±12.050 Hz이었으며, 여성의 경우 SFF_EGG는 192.555±15.383 Hz, ESFF_VRP는 192.568±9.260 Hz, ESFF_SRP는 191.824±15.061 Hz로 성별에 무관하게 매우 유사한 측정치들을 보임을 알 수 있다. 다만 EGG를 이용한 Kim(2010)의 국내 선행연구에서 나타난 성별에 따른 SFF 측정치는 남성 119.02±15.96 Hz, 여성 226.17±19.37 Hz로 여성의 SFF가 본 연구에 비해 다소 높은 경향이 있었고, 오히려 서론에서 언급한 Berg et al.(2017)의 선행연구의 결과의 범위와 다소 유사하였다. 이는 해당 국내 연구의 여성의 연령이 평균 25.75±4.44세로 본 연구의 38.22±10.40세에 비해 낮았으며, 부분적으로는 연구에 사용된 기기(CSL vs. Lx Speech Studio)의 차이에도 일부 기인했을 것으로 보인다. 다만 과제와 무관하게 여성의 ESFF가 남성보다 높았던 결과는 해당 선행연구와도 일치하였다.

마지막으로 DSFF의 경우 유의한 성별 차이가 없었다. 이는 DSFF가 음도 범위의 이상을 나타내는 환자군의 특징을 DSFF로 살펴보고자 할 때 성별과 무관하게 공히 적용될 수 있는 가능성을 제시하였다고 볼 수 있다. 다만 앞서 언급하였듯이 성대의 접촉이 거의 이루어지지 않는 심한 중증도의 성대마비 환자와 같은 경우 EGG를 통해 신뢰성 있게 측정할 수 없는 경우가 있을 수 있는 만큼, 단순히 환자군과 정상군을 구분 짓는 후속연구 뿐만 아니라 특정 질환군에 대한 보다 상세한 후속연구가 반드시 필요할 것으로 여겨진다.

결론적으로 본 연구에서는 정상 성인에서 VRP와 SRP를 통해 문단 읽기 시 SFF를 예측할 수 있는 모형을 제시하였다는 데 연구의 의의가 있다. 또한 정상 성인에서 모음을 이용한 발성 시, 그리고 간단한 평서문 문장 산출 시 VRP 프로그램을 통해 확인할 수 있는 음역대 관련 정상 기준치를 일부 제시하였다는 의의도 있다. 다만 이는 어디까지나 음도 범위에 국한된 것이었으며, 음성의 강도에 대한 부분은 연구에 포함하지 못하였다는 한계가 명확하다. 또한 남녀 성비가 달랐으며, 문장과 문단 읽기 모두 우리가 일상생활에서 산출하는 음성의 음도 및 강도의 범위를 오롯이 반영한다고 보기에는 어려운 측면이 있을 수 있다는 한계도 있다. 마지막으로 이러한 음도 예측 모형, 그리고 ESFF와 실제 SFF와의 차이를 나타내는 DSFF 변수들이 갖는 임상적 의의에 대해서는 아직 살펴보지 못하였다.

VRP나 SRP 관련 측정치 자체가 음성장애 선별에 기여할 수 있는 가능성이 이미 보고되어 온 만큼(Ma et al., 2007), 본 연구에서 제시한 이러한 변수들이 갖는 의의를 확장하고자 한다면 다양한 직업군에서의 차이를 탐색하거나, SFF의 이상을 보일 수 있는 음성장애 환자에서 후속 연구를 통하여 진단력이나 특정 중재 이후의 반응도 측면에서 임상적 시사점을 탐색할 필요가 있을 것으로 여겨진다. 아울러 보다 궁극적으로는 음성장애 환자에서 다양한 말 또는 음성 산출의 범위를 종합적으로 측정 및 반영할 수 있는 보다 포괄적인 형태의 프로토콜이 제시될 필요성이 크다고 판단된다.
